Amplificateur de Signal KVM 4k 120M HDMI Extender sur RJ45 câble Ethernet Audio vidéo

Amplificateur de Signal KVM 4k 120M HDMI Extender sur RJ45 câble Ethernet Audio vidéo

• 1.1) Cet extendeur présente de nombreux avantages : utilisation par paires, aucune configuration nécessaire. Utilisez un câble CAT-5E/6 au lieu d'un câble HDMI pour obtenir une transmission longue distance. CAT-5E/6 adopte la norme IEEE-568B. La résolution peut être atteinte 4K* 2K@30Hz (câble réseau en cuivre de 120 m de long de catégorie 6).
• 2.2) Structure compacte, le taux de transfert du signal est jusqu'à 3,4 Gbit/s. Compatible HDCP. Prend en charge l'audio compressé sans perte comme : LPCM. Prend en charge l'audio compressé comme DTS, Dolby (y compris DTS-HD et Full HD Dolby). Extrémité avec sortie vidéo HDMI, sortie audio indépendante, sortie infrarouge Recevez une sortie audio indépendante à bande unique, entrée infrarouge.
• 3.3) Utilisation et commodité : une fois le câble HDMI fabriqué, sa longueur est définie et ne peut pas être modifiée. Étant donné que la connexion entre le port HDMI et le câble ne peut être établie que par des professionnels de l'usine, l'utilisateur ne peut pas raccourcir ou prolonger la longueur du câble HDMI. Mais le câble CAT-5E/6 est différent. Ce type de câble est très populaire. Les utilisateurs peuvent le manipuler et le câbler eux-mêmes. L'utilisation est simple et pratique.
• 4.4) Le port HDMI est relativement grand, et le long câble HDMI doit être couvert lors de l'utilisation (câblage), et le câble HDMI ne se plie pas facilement, et CAT-5E/6 n'a pas ces problèmes.
• 5.5) Lors de l'utilisation d'un extendeur, la distance de transmission du signal peut atteindre 120 mètres via un câble CAT-5E/6, tandis que pour les câbles HDMI normaux, si la distance dépasse 10 mètres, il faut l'ajuster.
• 6) Remarque : l'appareil peut prendre en charge 4K 30 Hz, seule la sortie standard est de 1920 x 1080 p, si vous avez besoin d'une résolution 4K 30 Hz, il suffit de sonner dans l'émetteur pour connecter un téléviseur 4K à eux, de sorte que la sortie du récepteur peut être à 4K 30 Hz. Si vous ne savez pas comment utiliser, veuillez contacter notre service client, nous vous enverrons une vidéo de connexion, je vous remercie.

introduction

Le prolongateur,à travers un seul CAT-5E/6, le signal HDTV et les signaux du clavier et de la souris USB pour étendre 60/120 mètres, avec une résolution jusqu'à 4K*2K. Il ne fait pas que briser les limites de la distance de transmission du câble HDMI, CAT-5E/6 rend également le câblage plus flexible et plus pratique. Le prolongateur HDMI utilise l'interface HDMI (High Definition Multimedia Interface) à l'aide de connecteurs HDMI. Si vous utilisez un adaptateur HDMI vers DVI, il prend également en charge l'interface DVI (Digital Display Interface),ce qui permet au système de home cinéma d'offrir une plus grande flexibilité et une plus grande sélectivité.telles que la vente et l'affichage de TVHD, les décodeurs,les DVD,les projecteurs et autres appareils,ainsi que dans le domaine de l'espace et de la sécurité, les centres de contrôle des données,les centres de diffusion de l'information, les salles de conférence,les écoles et les formations d'entreprise et d'autres domaines.

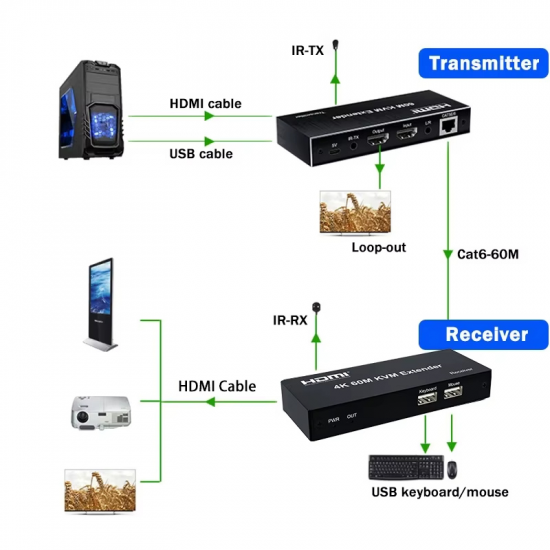

Schéma de connexion

1)Une fois le câble HDMI fabriqué,sa longueur est fixe et ne peut être modifiée.La connexion entre le connecteur HDMI et le câble ne pouvant être réalisée que par le personnel professionnel de l'usine, l'utilisateur ne peut pas couper ou allonger la longueur du câble HDMI. Mais le câble CAT-5E/6 n'est pas le même, ce câble est très populaire,l'utilisateur peut s'occuper de son propre câblage,l'opération est simple et pratique.

2)Les connecteurs HDMI sont relativement grands, les longs câbles HDMI sont utilisés pour couvrir (le câblage),et les câbles HDMI ne sont pas faciles à plier, dans le mur du tuyau ou de la goulotte de câblage, le câble HDMI n'est pas facile à étirer à travers le tuyau, et CAT-5E/6 n'aura pas ces problèmes.

3)Lors de l'utilisation d'un prolongateur, la distance de transmission du signal peut atteindre 60/120 mètres grâce au câble CAT-5E/6, alors que pour les câbles HDMI généraux, une fabrication sur mesure est nécessaire pour les distances supérieures à 10 mètres.

3. caractéristiques

Ce prolongateur présente de nombreux avantages :

1) Utilisé par paire, aucune installation n'est nécessaire

2) Le remplacement des câbles HDMI par des câbles CAT-5E/6 permet de réaliser des transmissions sur de longues distances.

3) CAT-5E/6 adopte la norme IEEE-568B.

4) La résolution HKE60-2.0 peut atteindre 4K*2K@60Hz (câble de 60 m), la résolution HKE120-1.4 peut atteindre 4K*2K@30Hz (câble de 120 m).

5） Structure compacte

6) Taux de transmission du signal jusqu'à 3,4 Gbps

7) Compatible avec HDCP

8) Prise en charge de l'audio compressé sans perte, tel que : LPCM

9) Prise en charge de l'audio compressé, tel que DTS, Dolby (y compris DTS-HD, et full HD Dolby)

(10) Sortie vidéo HDMI, sortie audio indépendante, sortie infrarouge.

11）Receiver single avec sortie audio indépendante, entrée infrarouge

4. spécifications

1) Pour une transmission de signal de haute qualité, veuillez utiliser un câble CAT-5E/6 standard.

(2) Les câbles CAT-5E/6 non standard peuvent entraîner une mauvaise qualité de transmission ou l'impossibilité d'effectuer une transmission sur une longue distance.

3) À l'intérieur de la distance nominale, les indicateurs de fonction sont normaux.

Si le produit n'est pas en mesure d'atteindre la transmission longue distance, cela peut être dû à la qualité du câble CAT-5E/6.

5. étapes de fonctionnement

1) Connectez l'appareil d'affichage directement au lecteur source via le câble HDMI pour détecter s'il y a une sortie de signal et si l'affichage est normal ;

Le câble HDMI et le câble d'impression USB relient l'entrée HDMI de l'émetteur (Sender), l'entrée USB et l'hôte ;

1) Connecter le récepteur (Receiver) et le dispositif d'affichage avec le câble HDMI, et l'émetteur (Sender) et le dispositif d'affichage ;

2) Connecter l'émetteur et le haut-parleur, le récepteur et le haut-parleur avec un câble audio ;

3) Connectez la souris et le clavier au port USB du récepteur ;

4) Connectez l'émetteur et le récepteur avec un câble CAT-5E/6 ;

5) Mettez l'émetteur et le récepteur sous tension ;

6) Utiliser les raccourcis clavier lors de la première utilisation ou lorsque vous rencontrez des indicateurs de clavier incorrects :

SCROLL LOCK , “SCROLL LOCK”, “r”, ENTER . Réinitialiser le prolongateur.
