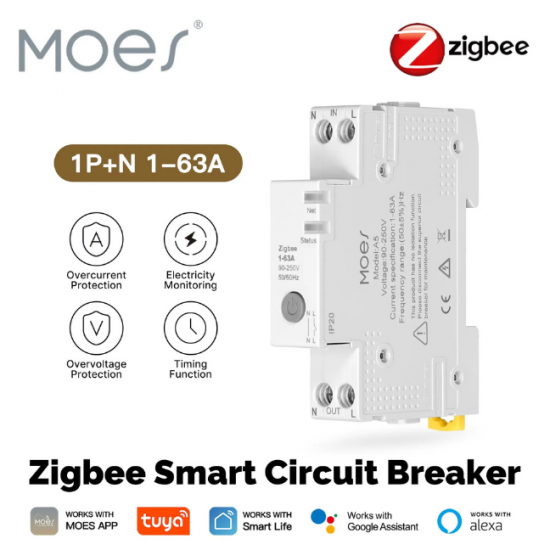

Disjoncteur Intelligent Zigbee 63A – Protection Réglable, Compteur d'Énergie et Commande à Distance Tuya MOES ZCB-A5-63A

Présentation du produit

Le MOES ZCB-A5-63A est un interrupteur de puissance intelligent sur rail DIN, équipé d'une communication Zigbee, d'un système de mesure de consommation électrique et de fonctions de protection électronique configurables.

Conçu pour les installations électriques résidentielles et professionnelles, il permet de surveiller les paramètres électriques d'un circuit et de commander son alimentation directement depuis un smartphone.

Grâce à sa compatibilité avec Tuya / Smart Life, le module permet de visualiser la consommation électrique, programmer des horaires de fonctionnement et configurer des seuils de surveillance et de coupure.

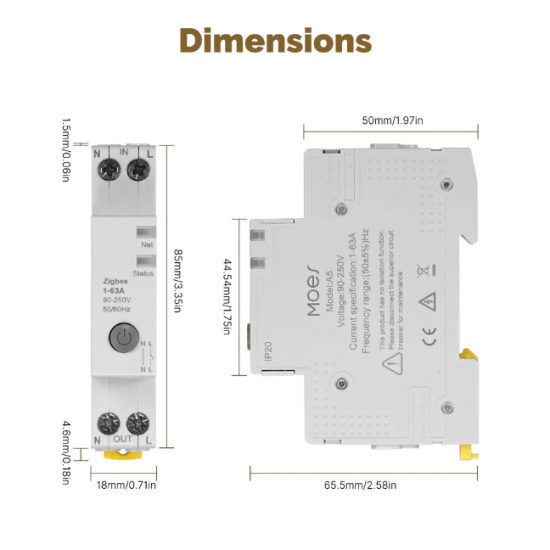

Son format compact de 18 mm de largeur facilite son intégration dans un tableau électrique standard sur rail DIN.

1. Protection électronique intelligente et réglable

Le MOES ZCB-A5-63A dispose de plusieurs fonctions de surveillance électrique avec seuils configurables.

Protection contre les surintensités

Le seuil de courant peut être réglé de 1A à 63A.

Cette fonction permet de surveiller l'intensité consommée par les équipements raccordés et de déclencher une coupure électronique lorsque le seuil configuré est dépassé, selon les paramètres de protection.

Protection contre les surtensions

Plage de réglage : 220V à 265V.

Le module peut interrompre l'alimentation lorsqu'une tension supérieure au seuil défini est détectée.

Cette fonction est particulièrement intéressante pour les installations alimentant des équipements sensibles aux variations du réseau électrique.

Protection contre les sous-tensions

Plage de réglage : 76V à 240V.

Le module peut détecter une tension anormalement basse et couper l'alimentation selon les paramètres configurés.

Protection contre les températures élevées

Plage de réglage : 40°C à 150°C.

Le système intègre une surveillance thermique permettant de définir un seuil de température et une action de coupure.

Surveillance de puissance

Plage de seuil annoncée : 1 à 26 kW.

Le module permet de configurer une limite de puissance surveillée, avec possibilité de coupure selon les réglages disponibles.

Important : les protections électroniques du MOES ZCB-A5 ne remplacent pas un disjoncteur magnétothermique certifié. Une protection adaptée contre les courts-circuits et les surcharges doit être maintenue dans l'installation.

2. Compteur d'énergie électrique intégré

Le module possède une fonction de mesure permettant de suivre les principaux paramètres électriques.

Mesures disponibles

• Tension (V) : surveillance de la tension d'alimentation.

• Courant (A) : mesure de l'intensité consommée.

• Puissance (W) : affichage de la puissance instantanée.

• Énergie (kWh) : suivi de la consommation électrique cumulée.

Historique de consommation

L'application permet de consulter des statistiques de consommation :

• Par heure.

• Par jour.

• Par mois.

• Par année.

Cette fonctionnalité facilite l'analyse de la consommation énergétique et l'identification des périodes de forte utilisation.

3. Protocole Zigbee – Communication domotique

Le MOES ZCB-A5-63A utilise la technologie sans fil Zigbee, permettant son intégration dans un réseau domotique compatible.

Avantages

• Communication sans fil Zigbee.

• Faible consommation de communication.

• Intégration dans des scénarios intelligents.

• Commande centralisée des équipements.

• Surveillance électrique depuis une application compatible.

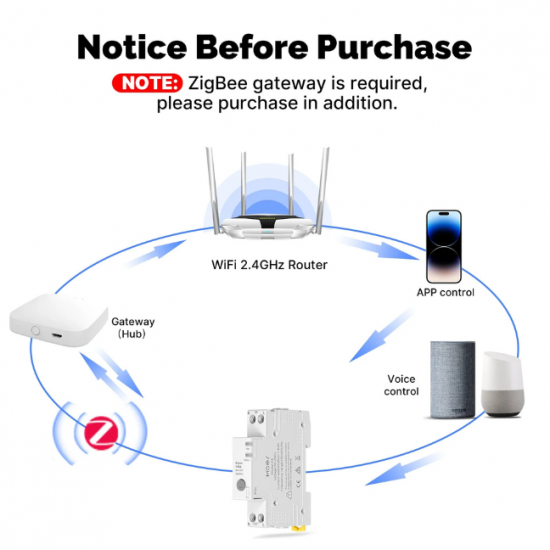

Une passerelle Zigbee compatible Tuya / Smart Life est nécessaire pour accéder aux fonctions connectées.

Le module ne possède pas de connexion Wi-Fi directe.

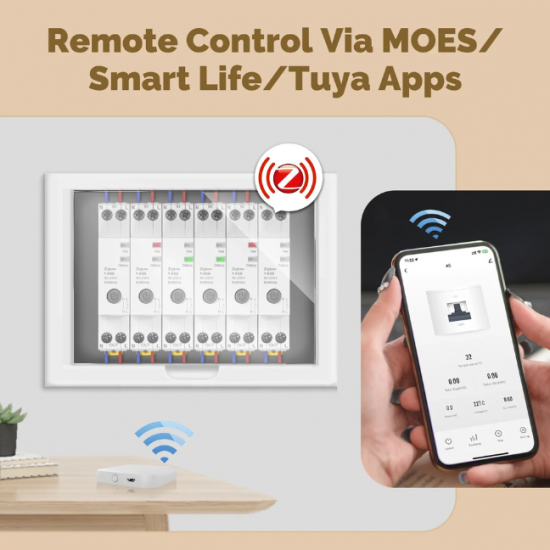

4. Commande à distance avec Tuya / Smart Life

Une fois associé à une passerelle compatible, le module peut être commandé depuis un smartphone.

Fonctionnalités

• Mise sous tension et coupure à distance.

• Consultation des paramètres électriques.

• Suivi de la consommation énergétique.

• Réglage des seuils de surveillance.

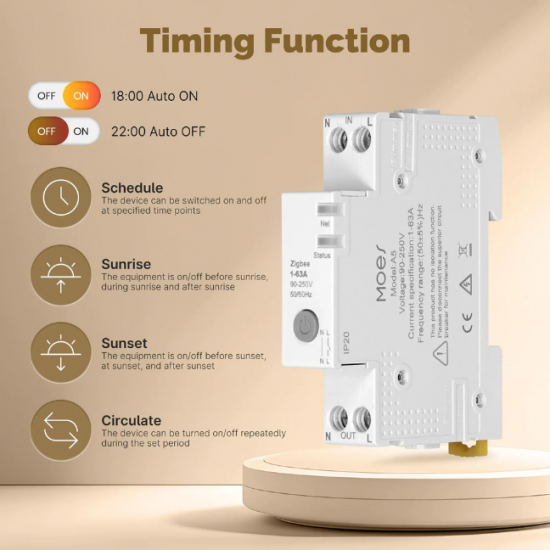

• Programmation des horaires ON/OFF.

• Création de scénarios domotiques.

• Consultation des alertes prises en charge.

Exemples d'utilisation

Gestion énergétique : suivre la consommation d'un circuit électrique.

Programmation : couper automatiquement une alimentation à des horaires déterminés.

Surveillance électrique : recevoir des informations en cas de dépassement des seuils configurés.

Domotique : intégrer l'alimentation d'un circuit dans un scénario Tuya.

5. Gestion du comportement après coupure de courant

Le module permet de configurer son comportement lors du rétablissement de l'alimentation électrique.

Modes annoncés :

• ON : remise sous tension selon le paramétrage.

• OFF : maintien de la sortie coupée.

• Memory : mémorisation de l'état précédent.

Cette fonction est utile pour éviter une remise en marche non souhaitée de certains équipements après une coupure du réseau.

6. Caractéristiques techniques

7. Installation et raccordement

Le MOES ZCB-A5-63A est conçu pour une installation dans un tableau électrique sur rail DIN.

Bornes de raccordement

Entrée supérieure – IN :

• L : phase d'alimentation.

• N : neutre d'alimentation.

Sortie inférieure – OUT :

• L : phase vers la charge.

• N : neutre vers la charge.

Le module permet de surveiller les paramètres électriques du circuit raccordé et de commander sa sortie.

La coupure commandée est unipolaire : elle ne constitue pas un sectionnement bipolaire de sécurité.

Précautions importantes

• Installer une protection magnétothermique appropriée en amont.

• Respecter la section des conducteurs et leur capacité admissible.

• Vérifier la compatibilité des charges raccordées.

• Ne pas utiliser le module comme dispositif unique de protection contre les courts-circuits.

• Ne pas utiliser la commande à distance comme moyen de consignation électrique.

• Installer le module dans un coffret adapté à son indice IP20.

• Confier le raccordement à un électricien qualifié.

8. Applications recommandées

Maisons et appartements

Surveillance de la consommation électrique et commande intelligente de circuits sélectionnés.

Commerces et bureaux

Programmation des alimentations électriques et suivi des consommations.

Installations domotiques

Intégration des circuits électriques dans des scénarios Tuya / Smart Life.

Gestion énergétique

Mesure de la consommation d'équipements ou de circuits afin d'améliorer le suivi énergétique.

Installations professionnelles

Supervision de circuits électriques compatibles, avec alertes et seuils de fonctionnement configurables.

9. Les avantages du MOES ZCB-A5-63A

✔️ Commande intelligente Zigbee jusqu'à 63A
✔️ Mesure de tension, courant, puissance et énergie
✔️ Compteur de consommation intégré en kWh
✔️ Seuils électroniques configurables
✔️ Surveillance des surtensions et sous-tensions
✔️ Surveillance des surintensités
✔️ Surveillance de la température
✔️ Commande ON/OFF à distance
✔️ Programmation horaire
✔️ Fonction mémoire après coupure électrique
✔️ Compatible Tuya / Smart Life avec passerelle Zigbee
✔️ Installation sur rail DIN
✔️ Largeur compacte de 18 mm

Pourquoi choisir le MOES ZCB-A5-63A ?

Le MOES ZCB-A5-63A combine trois fonctions essentielles dans un seul appareil :

Commande intelligente + surveillance électrique + mesure de consommation énergétique.

Il permet de piloter un circuit électrique à distance, d'analyser sa consommation et de définir différents seuils de surveillance.

Son protocole Zigbee facilite son intégration dans un système domotique Tuya / Smart Life, tandis que son format rail DIN permet une installation compacte dans un tableau électrique.

C'est une solution intéressante pour les installations souhaitant associer domotique, suivi énergétique et contrôle électrique intelligent.
