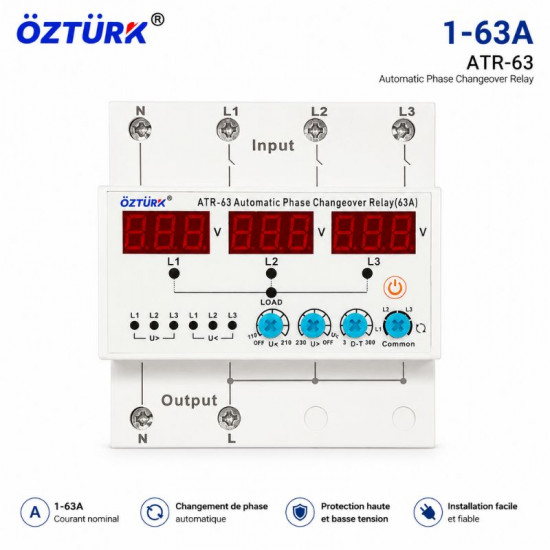

Relais inverseur selecteur automatique de phases ÖZTÜRK ATR-63 – 1 à 63 A

Relais inverseur selecteur automatique de phases ÖZTÜRK ATR-63 – 1 à 63 A

Le ÖZTÜRK ATR-63 est un relais inverseur automatique de phases conçu pour assurer une alimentation monophasée continue à partir d’un réseau triphasé.

L’appareil surveille en permanence la tension des trois phases L1, L2 et L3. Lorsque la phase utilisée devient instable, disparaît ou dépasse les limites de tension réglées, le relais bascule automatiquement vers une autre phase disponible et conforme.

Grâce à ses trois afficheurs numériques, il permet de visualiser simultanément la tension de chaque phase. Sa capacité réglable jusqu’à 63 A le rend adapté aux installations domestiques, commerciales et professionnelles nécessitant une continuité d’alimentation fiable.

Le relais intègre également des réglages pour les seuils de sous-tension, de surtension, le délai de commutation ainsi que l’ordre de priorité des phases.

Principales fonctionnalités

• Commutation automatique entre trois phases
• Courant de fonctionnement réglable de 1 à 63 A
• Surveillance permanente des phases L1, L2 et L3
• Trois écrans numériques pour l’affichage des tensions
• Protection contre la sous-tension
• Protection contre la surtension
• Temporisation de commutation réglable
• Sélection de la phase prioritaire
• Retour automatique vers la phase principale selon le réglage
• Sortie monophasée phase + neutre
• Installation sur tableau électrique
• Commande automatique sans intervention manuelle

Principe de fonctionnement

Le relais ATR-63 reçoit les trois phases du réseau électrique :

• L1
• L2
• L3
• Neutre N

L’appareil analyse la tension disponible sur chaque phase et alimente la sortie avec la phase sélectionnée.

En cas de coupure ou d’anomalie sur la phase active, il vérifie les autres phases puis commute automatiquement vers une phase dont la tension se trouve dans la plage autorisée.

Lorsque la phase prioritaire redevient stable, l’appareil peut y revenir automatiquement selon la configuration choisie.

Caractéristiques techniques

Réglages disponibles

Seuil de sous-tension

Permet de définir la tension minimale acceptable. Si la tension descend sous la valeur réglée, l’appareil abandonne automatiquement la phase concernée.

Seuil de surtension

Permet de définir la tension maximale autorisée afin de protéger les équipements raccordés contre une alimentation trop élevée.

Temporisation de commutation

Le délai réglable évite les commutations immédiates lors de microcoupures ou de variations très courtes du réseau.

Priorité des phases

Le sélecteur permet de choisir l’ordre de priorité entre les phases L1, L2 et L3, selon les besoins de l’installation.

Indicateurs et affichage

Les trois afficheurs LED indiquent en temps réel la tension présente sur :

• Phase L1
• Phase L2
• Phase L3

Les voyants lumineux permettent également d’identifier la phase actuellement utilisée pour alimenter la charge.

Applications recommandées

Le relais inverseur automatique ATR-63 est adapté pour :

• Maisons et villas alimentées en triphasé
• Commerces et magasins
• Bureaux et administrations
• Ateliers et petites installations industrielles
• Équipements sensibles aux coupures
• Réfrigérateurs et chambres froides
• Systèmes de sécurité
• Serveurs, réseaux et équipements électroniques
• Pompes et automatismes compatibles avec la puissance du relais

Avantages

• Continuité d’alimentation améliorée
• Basculement automatique en cas de défaut d’une phase
• Contrôle visuel simultané des trois tensions
• Protection des équipements contre les variations électriques
• Réduction des interventions manuelles
• Réglages accessibles directement en façade
• Format compact pour tableau électrique
• Capacité jusqu’à 63 A

Raccordement

Entrée supérieure

• N : neutre
• L1 : première phase
• L2 : deuxième phase
• L3 : troisième phase

Sortie inférieure

• N : neutre de sortie
• L : phase monophasée sélectionnée automatiquement

Remarque importante

L’installation doit être effectuée par un électricien qualifié. Le calibre des câbles et des protections doit être choisi selon le courant réel de l’installation.

Pour les charges fortement inductives, les moteurs ou les puissances importantes, il est recommandé d’utiliser le relais ATR-63 pour commander des contacteurs adaptés, plutôt que d’alimenter directement la charge.

Contenu de l’emballage

• 1 × Relais inverseur automatique de phases ÖZTÜRK ATR-63
• 1 × Manuel ou schéma de raccordement selon le conditionnement
