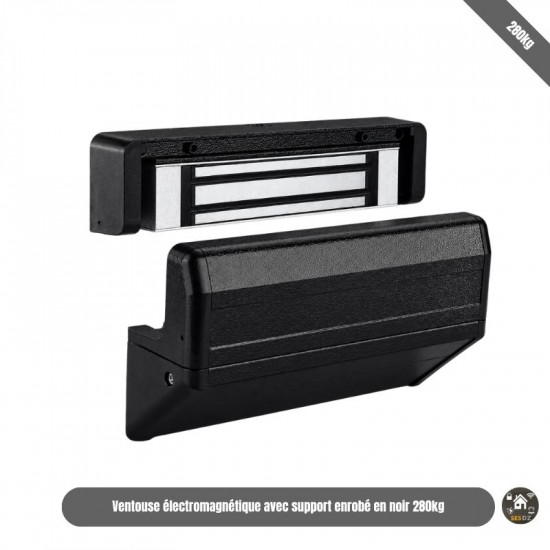

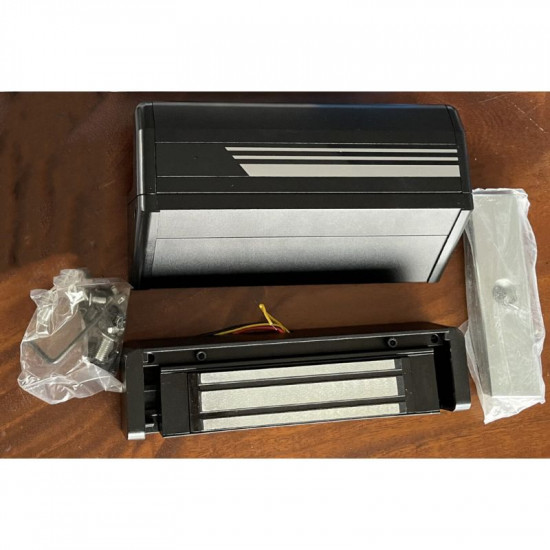

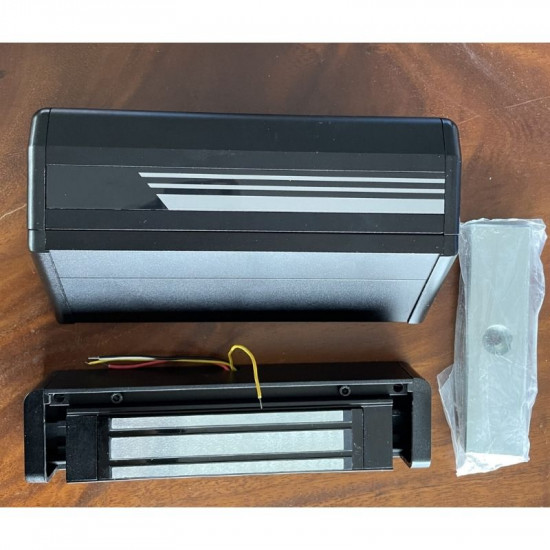

Ventouse elctromagnétique  avec support enrobé en noir 280kg

La ventouse électromagnétique encastrée 280 kg est une solution professionnelle de verrouillage destinée aux systèmes de contrôle d’accès, avec l’avantage d’une installation discrète directement intégrée dans le cadre de la porte.

Contrairement aux ventouses classiques montées en applique, ce modèle est conçu pour être encastré dans le châssis, ce qui permet d’obtenir une finition plus propre et esthétique tout en conservant une importante force de maintien.

Avec une capacité de retenue d’environ 280 kg (600 lbs), elle convient parfaitement aux installations résidentielles, commerciales et professionnelles.

Installation encastrée

La principale particularité de ce modèle est son montage encastrable.

Le corps de l’électroaimant est intégré dans le cadre ou le profil de la porte, tandis que la contre-plaque métallique est positionnée en face de la ventouse.

Cette conception permet :

• Une installation beaucoup plus discrète

• Une meilleure intégration esthétique

• Moins d’éléments visibles autour de la porte

• Une finition professionnelle

• Une excellente intégration sur les installations modernes

Elle est particulièrement intéressante pour les portes et châssis en aluminium, ainsi que pour d’autres types de portes permettant la réalisation d’un logement adapté à la ventouse.

Force de maintien 280 kg

La ventouse offre une force de maintien nominale d’environ 280 kg / 600 lbs.

Lorsque la ventouse est alimentée, l’électroaimant attire fortement la contre-plaque et maintient la porte verrouillée.

Lorsque l’alimentation électrique est coupée, le champ magnétique disparaît et la porte est immédiatement libérée.

Fonctionnement Fail Safe

La ventouse fonctionne selon le principe Fail Safe :

Sous tension → Porte verrouillée

Alimentation coupée → Porte déverrouillée

Ce principe est particulièrement adapté aux installations de contrôle d’accès nécessitant une libération de la porte lorsque l'alimentation de la ventouse est interrompue.

Caractéristiques techniques

• Produit : ventouse électromagnétique encastrable

• Type de montage : encastré

• Force de maintien : environ 280 kg

• Force équivalente : environ 600 lbs

• Technologie : verrouillage électromagnétique

• Mode : Fail Safe

• Sous alimentation : verrouillée

• Sans alimentation : déverrouillée

• Alimentation : DC

• Tension : 12 V DC / 24 V DC selon configuration du modèle

• Installation : intégration dans le cadre ou le châssis

• Contre-plaque : métallique

• Fonctionnement : sans mécanisme motorisé

• Application : contrôle d’accès

• Utilisation : portes résidentielles et professionnelles

Compatible avec différents contrôles d’accès

La ventouse peut être commandée par la sortie relais d'un grand nombre de systèmes :

• Digicode

• Lecteur RFID

• Lecteur MIFARE

• Contrôleur biométrique

• Lecteur d’empreinte

• Contrôleur TTLock

• Contrôleur Tuya

• Interphone

• Visiophone

• Bouton poussoir EXIT

• Télécommande RF

• Contrôle d’accès centralisé

Principe de raccordement

Alimentation → Contrôleur d’accès → Ventouse encastrée 280 kg

Après identification de l’utilisateur par code, carte, empreinte, application ou autre moyen d’accès, le relais du contrôleur coupe momentanément l’alimentation de la ventouse.

La porte est alors libérée.

Après le délai d’ouverture programmé, la ventouse est de nouveau alimentée et assure automatiquement le verrouillage lorsque la porte revient en position fermée.

Une solution particulièrement adaptée aux portes aluminium

Grâce à sa conception encastrable, cette ventouse constitue une excellente solution pour les installations où l’on souhaite éviter une grosse ventouse apparente au-dessus de la porte.

Elle peut notamment être utilisée sur :

• Portes en aluminium

• Châssis aluminium

• Portes métalliques compatibles

• Portes en bois avec préparation adaptée

• Portes de bureaux

• Entrées de commerces

• Résidences

• Locaux professionnels

Avantages

Installation encastrée
Le mécanisme s’intègre directement dans le châssis pour une finition beaucoup plus discrète.

Force de maintien 280 kg
Convient aux installations nécessitant un verrouillage électromagnétique puissant.

Design discret
Une fois installée, la ventouse est beaucoup moins visible qu’une ventouse traditionnelle en applique.

Verrouillage automatique
Lorsque la porte se referme et que les deux parties sont correctement positionnées, la force électromagnétique assure à nouveau le verrouillage.

Grande fiabilité
Le fonctionnement électromagnétique limite les pièces mécaniques en mouvement et donc l’usure.

Compatible avec de nombreux systèmes
Elle peut être intégrée à pratiquement tout système de contrôle d’accès disposant d’un relais adapté.

Important pour l’installation

Pour obtenir la force de maintien maximale de 280 kg, l’alignement entre la ventouse et sa contre-plaque est essentiel.

Les deux surfaces doivent être correctement positionnées et avoir un contact uniforme lorsque la porte est fermée.

La préparation du châssis doit également respecter les dimensions de la ventouse afin de garantir une fixation solide.

Une alimentation stabilisée correctement dimensionnée ainsi qu’une section de câble adaptée sont recommandées.

Ventouse électromagnétique encastrée 280 kg – Une solution puissante et discrète pour réaliser un contrôle d’accès professionnel avec une finition parfaitement intégrée à la porte.
